Dans le domaine de la communication optique, l'atténuateur optique variable (VOA) joue un rôle indispensable. En tant que composant clé de la régulation de la puissance optique, le VOA garantit non seulement la transmission stable des signaux optiques, mais améliore également les performances globales du système.
Un atténuateur optique variable est un dispositif optique passif conçu pour obtenir une atténuation contrôlable de la puissance optique. Il ajuste avec précision l'énergie des signaux optiques pour répondre aux exigences de divers scénarios d'application. Les VOA sont principalement divisés en deux catégories : les atténuateurs optiques variables mécaniques (MVOA) et les atténuateurs optiques variables électriques (EVOA). Les MVOA réalisent une atténuation de la puissance optique via un réglage manuel, tandis que les EVOA modifient les niveaux d'atténuation en appliquant des signaux électriques de commande, offrant ainsi une précision et une flexibilité de réglage supérieures.
Les VOA adoptent une large gamme de mécanismes de travail, notamment les types mécaniques, magnéto-optiques, à cristaux liquides, MEMS (micro-électro-mécanique), thermo-optiques et acousto-optiques.
1. Type mécanique : La puissance optique dans le trajet lumineux est ajustée en déplaçant les composants bloquant la lumière tels que des feuilles ou des cônes. Cette conception présente une structure simple mais une précision et une flexibilité de réglage relativement faibles.
2. Type magnéto-optique : L'atténuation de l'énergie lumineuse est réalisée en tirant parti des changements dans les propriétés optiques des substances sous des champs magnétiques, à savoir l'effet de rotation magnéto-optique. Ce type offre une précision et une stabilité élevées, mais son coût est plus élevé.
3. Type de cristaux liquides : basé sur l'effet de biréfringence résultant de l'anisotropie de l'indice de réfraction des cristaux liquides, un champ électrique externe est appliqué pour réorienter les molécules de cristaux liquides, ajustant ainsi la transmission de la lumière. Les VOA à cristaux liquides présentent une vitesse de réponse rapide et une large plage d'atténuation.
4. Type MEMS : Les micromiroirs fabriqués avec la technologie microélectromécanique sont inclinés grâce à la force électrostatique pour ajuster l'intensité de la lumière réfléchie. Les VOA MEMS se caractérisent par leur petite taille, leur légèreté et leur niveau d'intégration élevé.
5. Type thermo-optique : les niveaux d'atténuation sont modulés via des variations des propriétés optiques du matériau (par exemple, indice de réfraction) sous les champs de température. Les VOA thermooptiques ont une structure simple et un faible coût, mais souffrent d'une vitesse de réponse lente.
6. Type acousto-optique : Les ondes ultrasoniques génèrent une contrainte périodique à l’intérieur des cristaux acousto-optiques, induisant des fluctuations périodiques de l’indice de réfraction pour moduler les faisceaux lumineux. Les VOA acousto-optiques offrent une vitesse de réglage rapide et une excellente stabilité.
Les VOA sont largement déployés dans les communications optiques, la détection par fibre optique, les instruments optiques et d'autres domaines.
1. Communications optiques : équilibrez l’intensité des signaux optiques sur différents canaux pour maintenir une qualité de signal constante ; Ajustez la puissance du signal optique pour vous adapter aux différentes distances de transmission et aux spécifications du récepteur.
2. Détection par fibre optique : simulez les intensités des signaux optiques dans diverses conditions environnementales pour tester et vérifier les performances et la fiabilité du système.
3. Instruments optiques : appliqués aux appareils laser, aux compteurs de photons, aux spectromètres, aux microscopes optiques et à d'autres équipements pour contrôler l'intensité et le flux du signal optique pour des résultats de mesure précis.
| Articles | Paramètres | Unité |
|---|---|---|
| Plage de longueurs d'onde de fonctionnement | Bande O/bande C/bande L/bande complète/autres | nm |
| Type d'atténuation | Clair ou sombre | - |
| Plage d'atténuation | ≥15/20/30/40 | dB |
| Perte d'insertion | ≤0,7 | dB |
| Résolution d'atténuation | Continu | dB |
| Perte de retour | ≥45 | dB |
| Type de fibre | SMF-28e | - |
| Temps de réponse (puissance optique de 10 à 90 %) | ≤5 | MS |
| Tension de conduite | 5/6,5 | V |
| Puissance motrice | ≤5 | mW |
| Perte dépendante de la polarisation | ≤0,2 à 10 dB, ≤0,5 à <20 dB att. | dB |
| Perte dépendante de la longueur d'onde | ≤0,6 à 10 dB, ≤1,0 à <20 dB sur une plage de 20 nm | dB |
| Puissance optique maximale | ≤500 | mW |
| Température de fonctionnement | -0~+70 | °C |
| Température de stockage | -40~+85 | °C |
| Type de connecteur | Personnalisé | - |

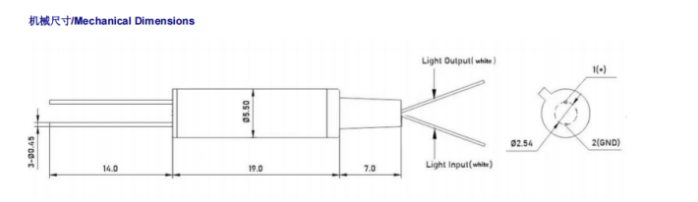

| Taille du paquet | Φ5,5xL19 | mm |

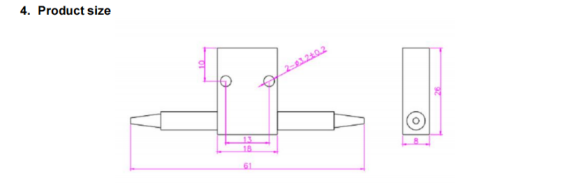

| Paramètre | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Type (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Longueur d'onde (nm) | 1310 ± 50 | 1550 ± 50 | 1260~1650 | 850/1310 ± 40 |
| Plage d'atténuation (dB) | 0,8 ~ 60 | 0,8 ~ 60 | 0,8 ~ 60 | 0,8 ~ 60 |
| Perte initiale (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Perte de retour (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Type de fibre | SMF-28e | SMF-28e | SMF-28e | 50/125 ou 62,5/125MM |
| PDL(dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |
| Dimensions (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Température de fonctionnement (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Température de stockage (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
