Quels sont les principes et les différences entre l'amplificateur Raman du 1er ordre et l'amplificateur Raman du 2e ordre?

Principe de la diffusion Raman du 1er ordre:

La spectroscopie Raman du 1er ordre utilise la diffusion Raman stimulée dans les fibres optiques de silice. La lumière de la pompe 140 nm amplifie directement la lumière du signal en bande C (1530-1565 nm). La lumière de la pompe vibre et se disperse dans la fibre, transférant l'énergie à la fréquence de la lumière du signal.

Principe de la diffusion Raman du 2e ordre.Un faisceau de pompe 13xx nmest ajouté au faisceau de pompe existant. Le faisceau de pompe 13xx nm amplifie d'abord le faisceau de pompe 14xx nm, qui amplifie ensuite la lumière du signal en bande C. Cette technique de diffusion du double Raman offre de nombreux avantages et convient aux systèmes complexes avec de longues distances ou une densité de séparation de longueurs d'onde élevée.

Comparaison: nombre de sources de pompe. Dans la spectroscopie Raman de premier ordre, une seule source de pompe est utilisée. Cependant, pour générer un signal en bande C (14xx nm), deux sources lumineuses de second ordre (130xx nm + 14xx nm) sont nécessaires.

Mécanisme d'amplification

Les amplificateurs de premier ordre amplifient directement les signaux optiques, tandis que les amplificateurs de second ordre augmentent le gain par amplification intermédiaire, offrant une bande passante plus large et une efficacité d'amplification plus élevée.

Applications

Les amplificateurs de premier ordre conviennent à la transmission courte-cour la courte durée, tandis que les amplificateurs de second ordre sont idéaux pour les systèmes de transmission long-courrier ou les systèmes de multiplexage à longueur d'onde à haute densité (tels que les systèmes à 96 longueurs d'onde).

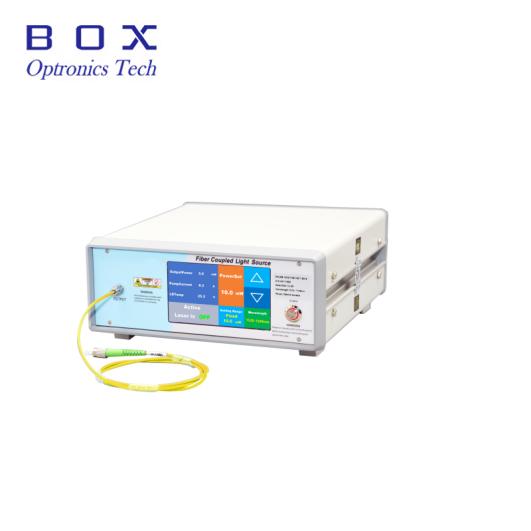

Box Optronics propose des amplificateurs Raman du 1er ordre qui utilisent des lasers 14xx nm comme sources de pompe Raman pour amplifier la bande C ou la lumière C + L, compensant efficacement l'atténuation du signal optique pendant la transmission des fibres long-courriers. L'entreprise propose également des amplificateurs Raman distribués du 2e ordre
