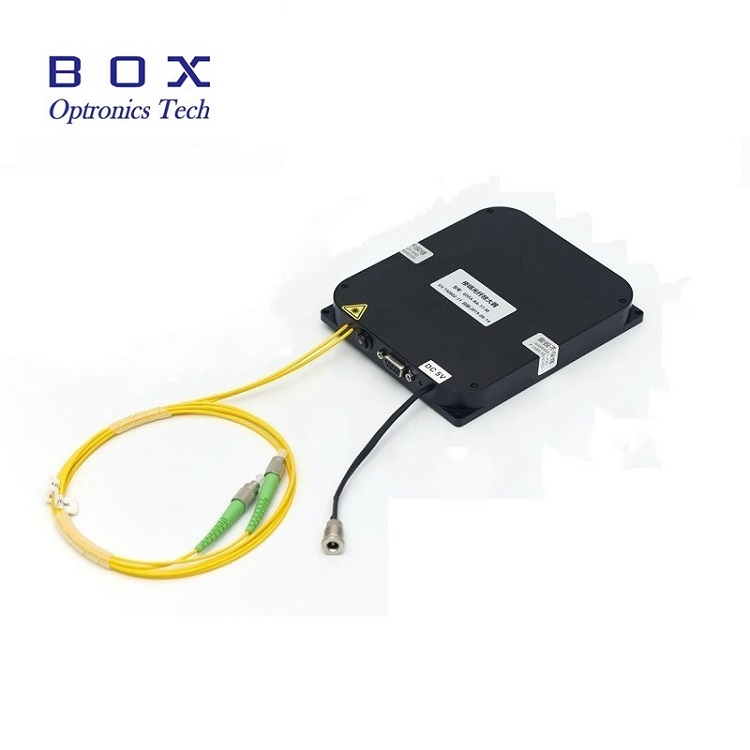

Amplificateur à fibres dopé à l'erbium

Un EDFA est un amplificateur de fibres basé sur lefibre dopée à l'erbiumprincipe. Il offre des avantages tels qu'une large gamme d'ondes, un gain d'amplification élevé, un faible bruit et une forte fiabilité. Il est largement utilisé dans les systèmes de communication optique.

Composants EDFA

L'EDFA se compose d'une fibre dopée à l'erbium, d'une source de lumière de pompe, d'un séparateur optique et d'un coupleur. La fibre dopée à l'erbium est le cœur de l'EDFA. Il s'agit d'une fibre optique dopée avec un élément et amplifie le signal optique par l'excitation de la source de lumière de la pompe. La source de lumière de la pompe est la source d'énergie de l'EDFA et est généralement un laser semi-conducteur de 980 nm ou 1480 nm. Le séparateur optique sépare la lumière de la pompe et la lumière du signal, leur permettant de se propager séparément dans la fibre dopée à l'erbium. Le coupleur couple la lumière de la pompe et la lumière du signal dans la fibre dopée à l'erbium.

Principe de fonctionnement EDFA

Lorsque la lumière de la pompe passe à travers une fibre dopée à l'erbium, les électrons de l'élément erbium sont excités à un niveau d'énergie élevé, plaçant l'élément erbium dans un état excité. Lorsque la lumière du signal passe par une fibre dopée à l'erbium, l'élément erbium excité émet des photons vers la lumière du signal, un phénomène connu sous le nom d'émission stimulée. Cela augmente l'énergie de la lumière du signal, amplifiant ainsi la lumière du signal. Plus précisément, lorsque les photons de pompe et les photons de signal se réunissent dans la fibre dopée à l'erbium, ils échangent de l'énergie, transférant l'énergie des photons de pompe vers les photons de signal. L'élément erbium dans la fibre dopée à l'erbium a une structure de niveau d'énergie unique qui transfère efficacement l'énergie des photons de pompe aux photons de signal, amplifiant ainsi la lumière du signal. De plus, dans la fibre dopée à l'erbium, les électrons de l'élément erbium restent à l'état excité pendant très peu de temps, uniquement à l'ordre des nanosecondes, ce qui rend le processus d'amplification extrêmement rapide.

Avantages de l'EDFA

Par rapport à d'autres amplificateurs de fibres, EDFA offre les avantages suivants: 1. Plage de longueurs d'onde large: EDFA couvre la bande C et les longueurs d'onde de bande B, ce qui les rend adaptées à divers systèmes de communication optique. 2. 3. Bas de bruit: EDFA a une figure de faible bruit, permettant une transmission de fibres longue distance. 4. Fiabilité élevée: l'EDFA offre une grande fiabilité et une longue durée de vie, répondant aux exigences des systèmes de communication optique.
