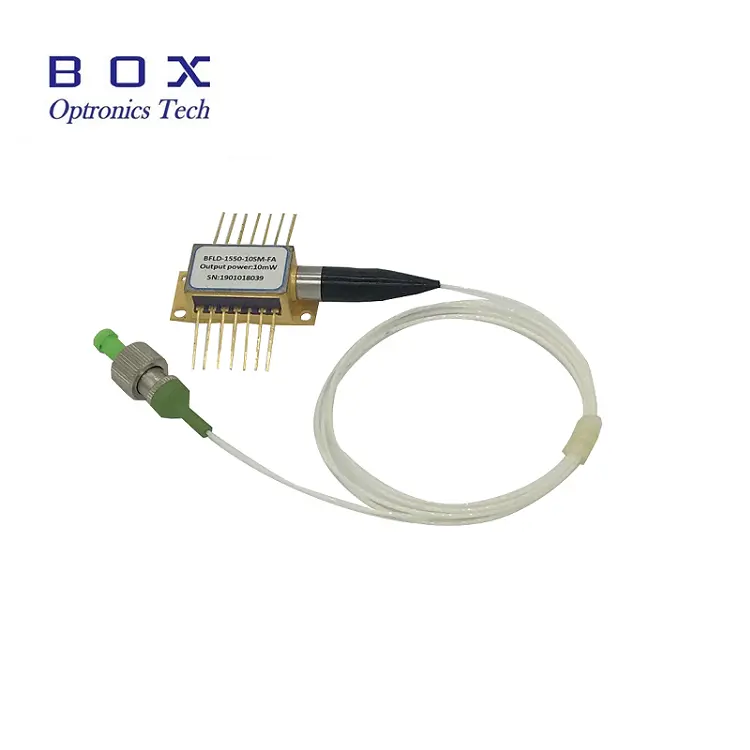

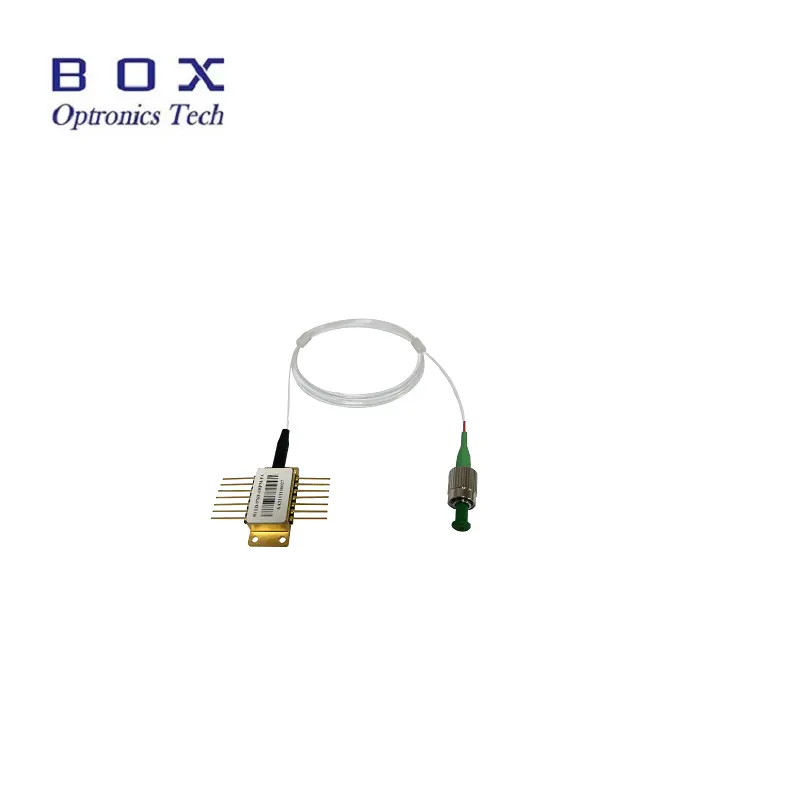

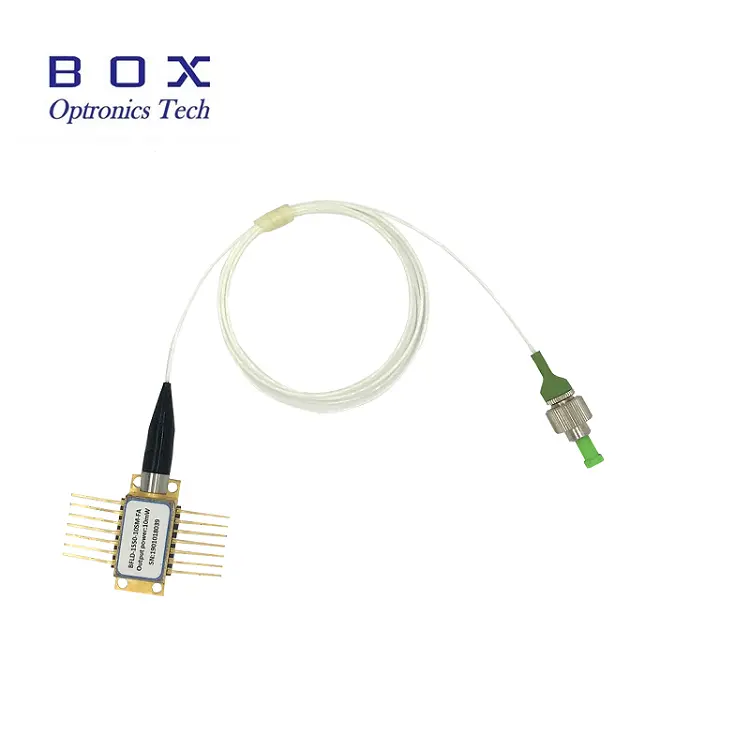

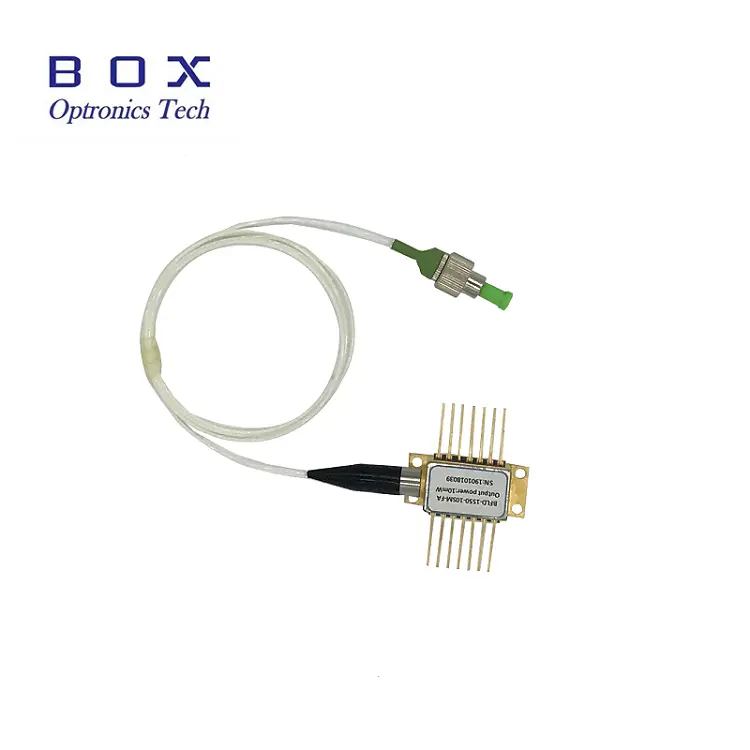

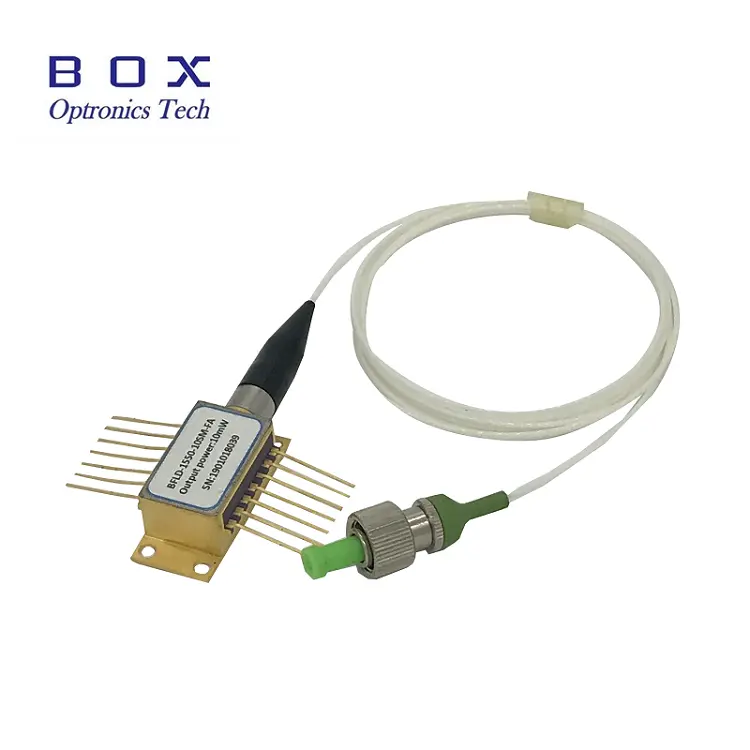

La diode laser papillon DFB 1574 nm 10 mW en bande L adopte une structure de diode à 14 broches et peut fonctionner de manière stable en mode onde continue (CW). Il s’agit d’un appareil laser haute performance avec une puissance de sortie de 10 mW. Il convient aux systèmes CWDM ou DWDM.
La diode laser papillon DFB 1574 nm 10 mW en bande L adopte une structure de diode à 14 broches et peut fonctionner de manière stable en mode onde continue (CW). Il s’agit d’un appareil laser haute performance avec une puissance de sortie de 10 mW. Il convient aux systèmes CWDM ou DWDM.
Laser à rétroaction distribuée (DFB) à puits multiquantiques (MQW) haute performance ;

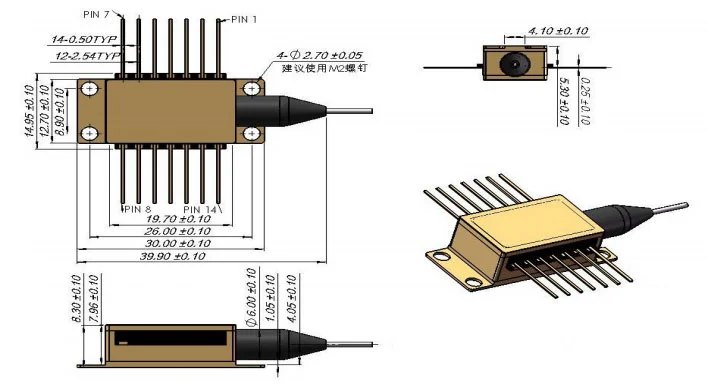

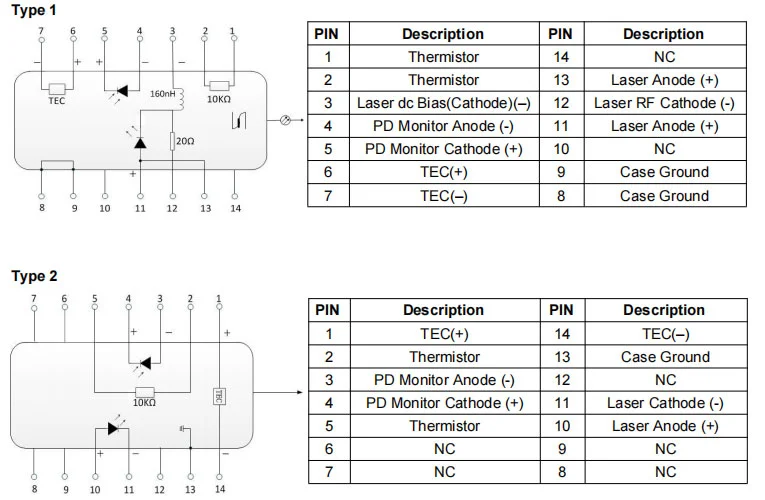

Paquet papillon 14 broches standard de l'industrie ;
TEC et isolateur optique intégrés.
capteurs à fibre optique ;
Systèmes C/DWDM ;
Sources laser.
| Paramètre | Symbole | Condition | Min. | Typ. | Max. | Unité |
| Longueur d'onde centrale | λc | TL = 15 ~ 35 ℃ CW | 1573 | 1574 | 1575 | nm |
| Puissance de sortie optique | PO | - | 10 | - | - | mW |
| Courant de seuil | ITH | - | - | 10 | 35 | mA |
| Courant de fonctionnement | PIO | PO = 10 mW (onde continue) | - | 100 | 120 | mA |
| Largeur de raie spectrale | LW | FWHM | - | 3 | - | MHz |
| Tension directe du laser | VF | Puissance de sortie CW 10 mW | - | 1.2 | 3.0 | V |
| Surveiller le courant d'obscurité | IDENTIFIANT | - | - | - | 0.1 | uA |
| Bande passante | PC | - | - | 2.5 | - | GHz |
| Rapport de suppression en mode latéral SM | SMSR | CW | 35 | 40 | - | dB |
| Isolation optique | - | 30 | - | - | dB | |
| Impédance d'entrée | ZIN | - | - | 3950 | - | K |
| Courant de thermistance | CCI | - | 10 | - | 100 | uA |
| Résistance de la thermistance | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| Courant CET | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| Tension CET | VTEC | TL = 25 ℃, TC = 70 ℃ | - | - | 3.5 | V |
| Capacité du CET | ΔT | Tc = 70 ℃ | - | - | 50 | ℃ |
| Température de la thermistance | - | - | - | - | 100 | ℃ |
| Coefficient de température de longueur d'onde | Δλ/ΔT | Température TEC entre 15 ℃ et 35 ℃ | - | 0.09 | - | nm/℃ |
| Coefficient de courant de longueur d'onde | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |
Tous les produits ont été testés avant expédition ;
Tous les produits ont une garantie de 1 à 3 ans. (Après la période de garantie de qualité, des frais de service de maintenance appropriés ont commencé à être facturés.)
Nous apprécions votre entreprise et offrons une politique de retour instantanée de 7 jours. (7 jours après réception des articles) ;
Si les articles que vous achetez dans notre magasin ne sont pas d'une qualité irréprochable, c'est-à-dire qu'ils ne fonctionnent pas électroniquement selon les spécifications du fabricant, renvoyez-les-nous simplement pour remplacement ou remboursement ;
Si les articles sont défectueux, veuillez nous en informer dans les 3 jours suivant la livraison ;
Tous les articles doivent être retournés dans leur état d'origine pour pouvoir bénéficier d'un remboursement ou d'un remplacement ;
L'acheteur est responsable de tous les frais d'expédition encourus.
Q : Avez-vous d’autres longueurs d’onde disponibles en bande L ?
R : 1582 nm, etc. Veuillez nous contacter pour plus de détails.
Q : Peut-il faire plus avec la puissance ?
R : 20 mW est facultatif.
