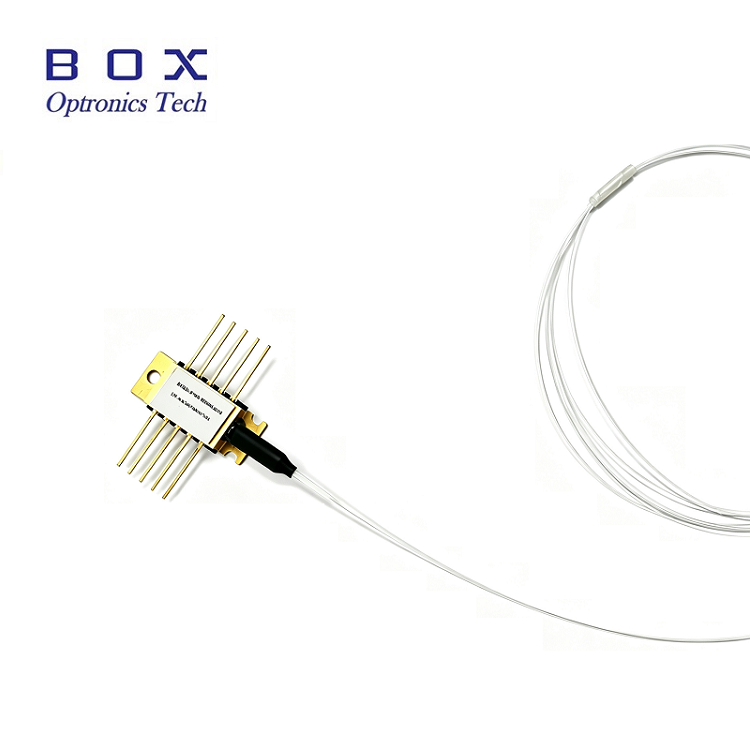

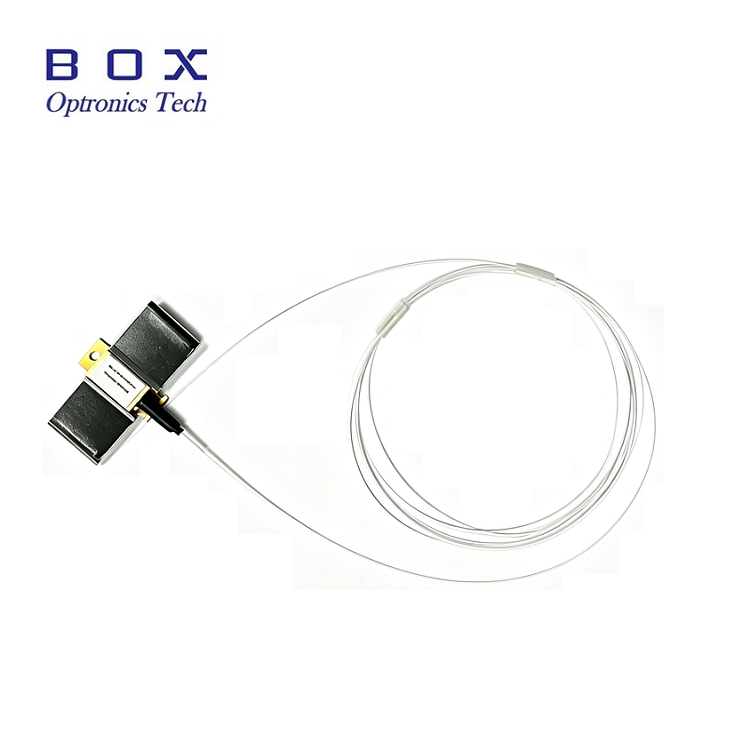

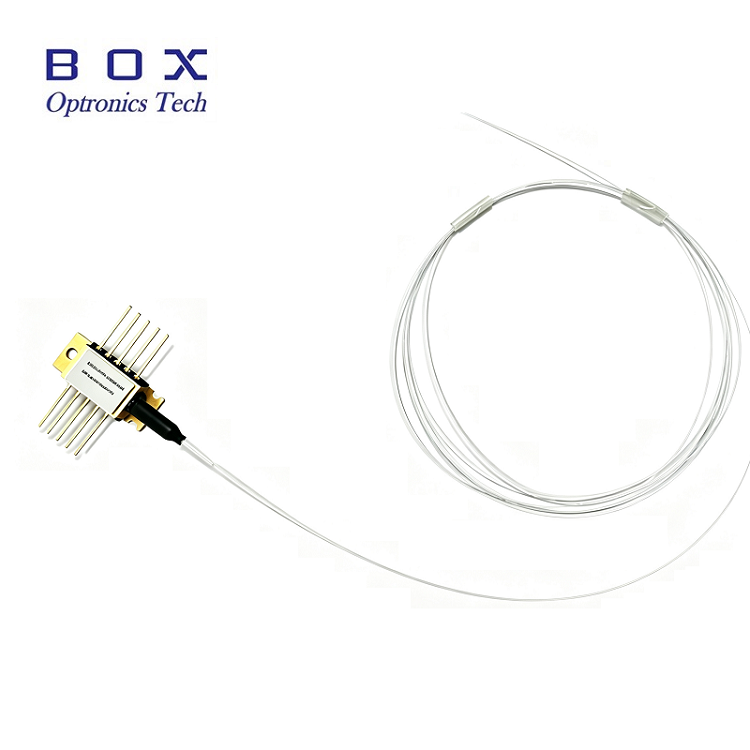

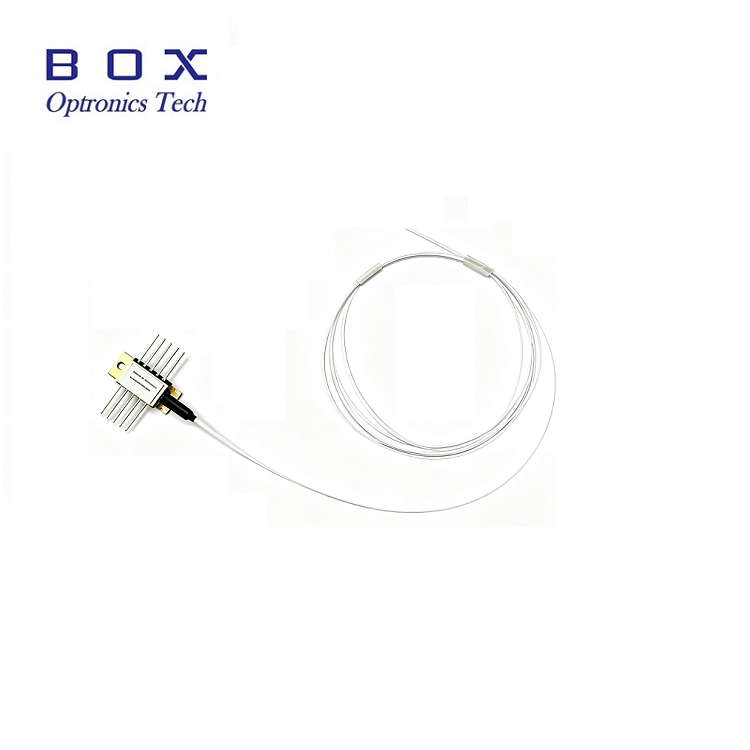

Module de diode laser à pompe refroidie par mini papillon, 980nm, 10 broches

1. Description du produit :

Le module de diode laser à pompe refroidie par mini papillon de 980 nm à 10 broches est hermétiquement scellé dans un boîtier papillon à 10 broches sans époxy et sans flux et intègre une thermistance, un refroidisseur thermoélectrique et une diode de contrôle.

Le module de diode laser à pompe refroidie par mini papillon de 980 nm à 10 broches utilise la stabilisation FBG pour « verrouiller » la longueur d'onde d'émission.  Il fournit un spectre à bande étroite sans bruit, même en cas de changements de température, de courant de commande et de retour optique. La sélection de la longueur d'onde est disponible pour les applications qui nécessitent les plus hautes performances en matière de contrôle du spectre avec les puissances disponibles les plus élevées. Ce module est conforme aux exigences décrites dans Telcord ia GR-468-CORE.

2. Caractéristiques du produit :

Puissance de fonctionnement sans torsion 400 mW ou 600 mW ;

Boîtier papillon 10 broches avec fibre SM Hi1060 ou PM980 ;

Stabilisation du réseau de Bragg à fibre, sélection de longueur d'onde disponible ;

Refroidisseur thermoélectrique, thermistance et diode de contrôle intégrés.

3. Candidatures :

Amplificateurs à fibre dopée à l'erbium (EDFA) à multiplexage par répartition en longueur d'onde dense (DWDM) ;

Architectures EDFA à nombre de pompes réduit ;

Réseaux de télévision par câble à très longue distance (CATV) et distribution à très grand nombre de nœuds.

4. Notes maximales absolues :

5. Caractéristiques électro-optiques (température laser de 25 ℃) :

Remarques :

[1] Le courant de torsion est défini comme le courant dont l'écart de la pente de la lumière par rapport au courant (dL/dI) par rapport à un ajustement linéaire est supérieur à +/-50 %, Pkink>= 1,2*Puissance nominale, Ikink>=If(BOL)*1,2

[2] L'erreur de suivi est définie à une température de boîtier donnée. Il s'agit du changement de puissance de la fibre, à un courant de surveillance constant, par rapport à la valeur mesurée dans le boîtier à 25 ℃.

6. Spécifications de la fibre optique :

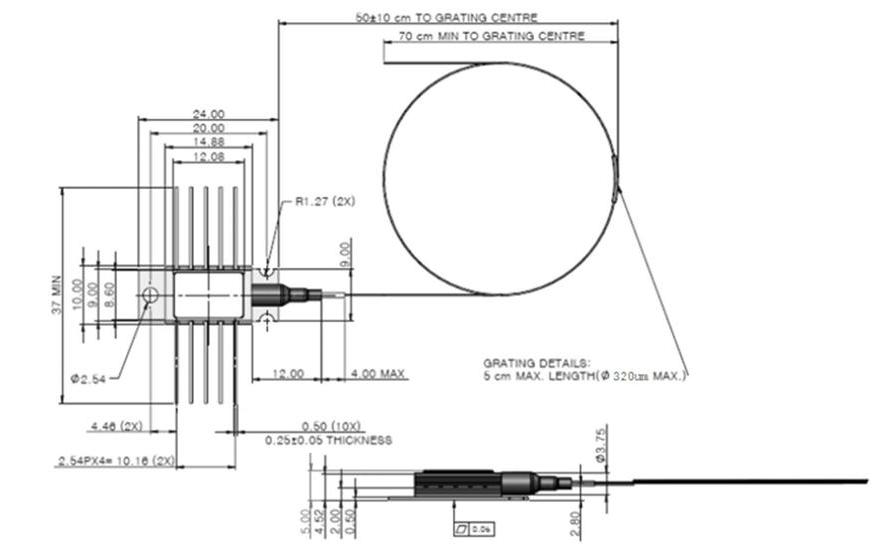

7. Dessin de l'emballage et définition du PIN-OUT (unité : mm) :

ÉPINGLE	Description	ÉPINGLE	Description
1	TEC(+)	10	TEC(-)
2	Thermistance	9	Motif de l'affaire
3	PDAnode	8	Caroline du Nord
4	Cathode PD	7	Cathode LD
5	Thermistance	6	Anode LD

8. Informations de commande :
