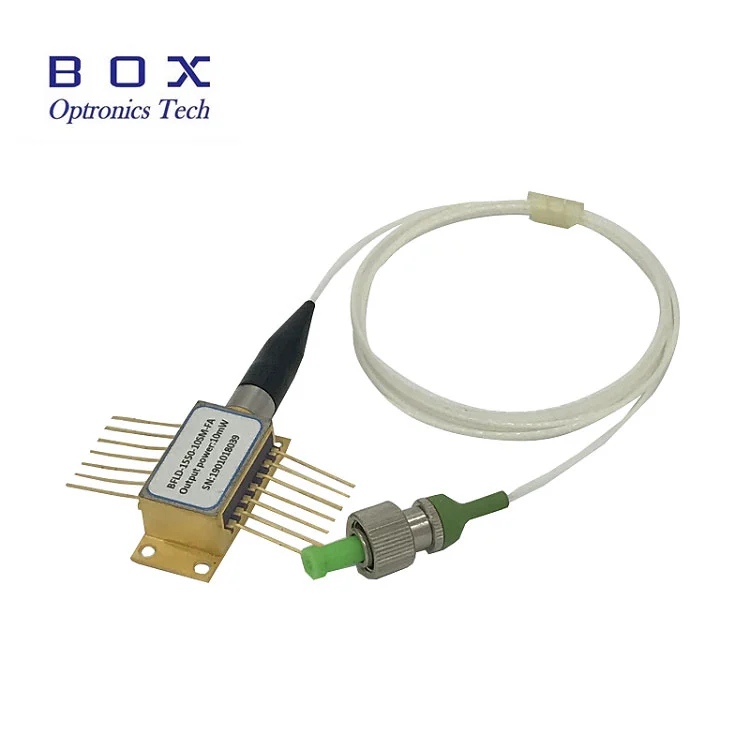

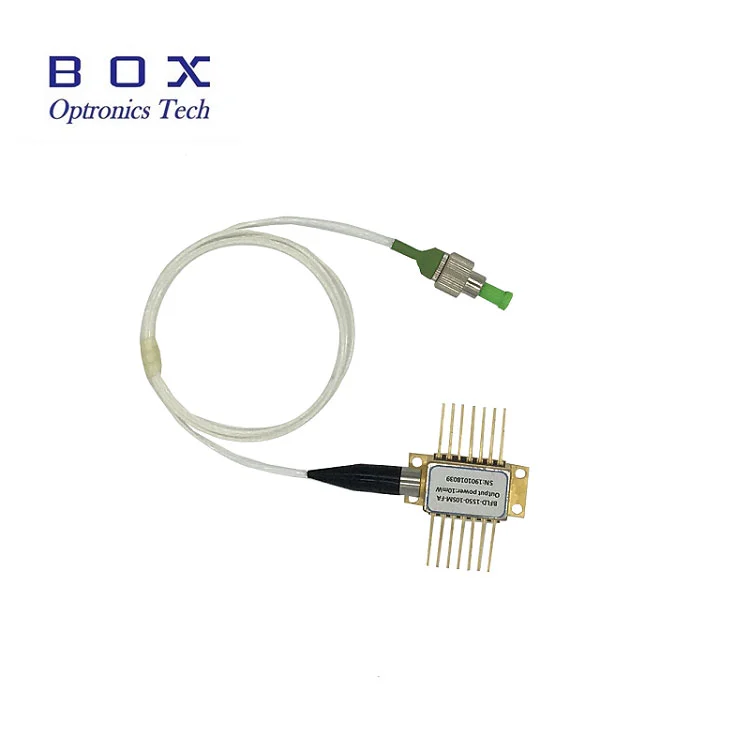

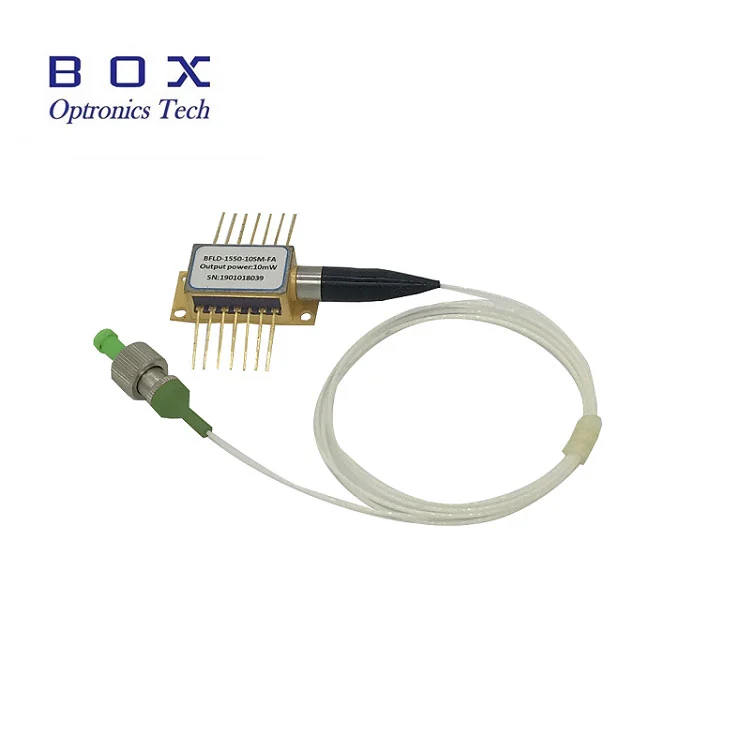

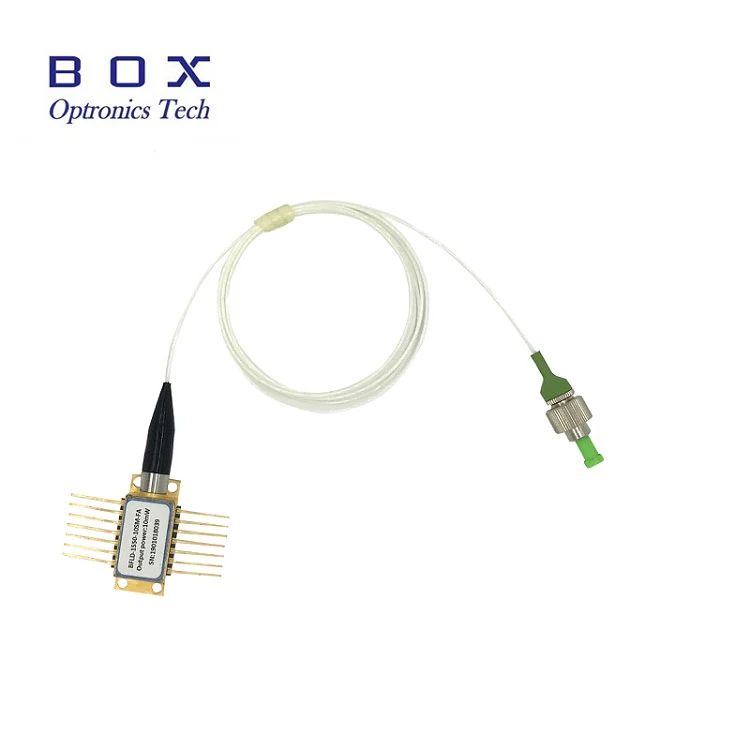

Le laser de pompe 980 nm utilise une construction planaire avec puce sur sous-porteuse. La puce haute puissance est scellée hermétiquement dans un ensemble de papillons à 14 broches sans époxy et sans flux et équipé d'une thermistance, d'un refroidisseur thermoélectrique et d'une diode de surveillance. Le laser de pompe 980 nm utilise la stabilisation du FBG pour "verrouiller" la longueur d'onde d'émission. Il fournit un spectre de bande étroite sans bruit, même sous des changements de température, de courant d'entraînement et de rétroaction optique. Il s'agit d'une source légère pour un amplificateur de fibres utilisés dans les réseaux de communication optique. Les principaux types d'amplificateurs de fibres optiques sont EDFA et FRA.
Le réseau de diodes laser de la pompe de la pompe 976NM 700MW est situé dans la naine de fibre HI1060 pour stabiliser la longueur d'onde. Cette diode laser BTF 14pin est disponible avec une puissance de sortie sans kink jusqu'à 700 MW. Le courant avant LD maximum est <1200 mA. Sa naine de noix de pouce avec un tube lâche 900UM ou seule des fibres nues sont disponibles.
● Alimentation de fonctionnement sans pli jusqu'à 700 MW;
● Emballage de papillons sans époxy sans époxy et sans flux avec fibre SM;
● Stabilisation du réseau de Bragg en fibre;
● Sélection de la longueur d'onde disponible;
● Refroidisseur thermoélectrique intégré, thermistance et diode de surveillance.
● Multiplexage de la division de longueur d'onde dense (DWDM) Amplificateurs de fibres dopés à l'erbium (EDFA);
● Architectures EDFA réduites de nombre de pompes;
● Trunks de télévision par câble à très longue distance (CATV) et distribution de nœuds de nœuds très élevée.
| Paramètre | Symbole | Min. | Typ. | Max. | Unité | Notes |
| Courant de seuil LD | Ith | - | 60 | 100 | mame | Cw |
| Puissance de sortie | PF | - | - | 700 | MW | Si (bol) <1000mA |
| Courant vers l'avant LD | SI | - | 1100 | 1200 | mame | PF = puissance nominale |
| Puissance libre de pli | Pkink | 450 | - | - | MW | > = 1,2 * puissance nominale |
| Courant sans pliage | Ikink | > = 1,2 * if (bol) | mame | [1] | ||
| Tension vers l'avant LD | VF | - | - | 2.5 | V | PF = puissance nominale |
| Longueur d'onde centrale | LC | 973 | 974 | 975 | nm | Péx, PF = puissance nominale |
| LC | 975 | 976 | 977 | |||
| Tourneau de longueur d'onde de pointe | △ λp / △ tamb | - | - | 0.02 | nm / ℃ | T: Temp. |
| Largeur de spectre | △ λ | - | - | 1 | nm | RMS @ -13db |
| Stabilité du spectre | -0,5 | - | 0.5 | nm | PF = puissance nominale, t = 60s | |
| Surveiller la réactivité | VACCINATION | - | 8 | 20 | était / mw | VPD = 5V, PF = puissance nominale |
| Surveiller la stabilité de la réactivité | - | - | 20% | - | @Al Température de fonctionnement | |
| Surveiller le courant sombre | IDENTIFIANT | - | - | 50 | n / A | VPD = 5V |
| Courant TEC | Itec | - | - | 2 | A | TCASE = 75 ℃ |
| Tension TEC | Vtec | - | - | 3.5 | V | TCASE = 75 ℃ |
| Consommation de puissance modale TEC | P | - | - | 5 | W | TCASE = 75 ℃ |
| Stabilité de puissance> 20 MW 10-20mw 3,5-10mW |
- | - | - |
0.2 0.5 1 |
db | Échantillonnage de pic à pic, t = 60s, DC à 50 kHz, tc = 25 ℃ |
| Erreur de suivi | Le | -0,5 | - | 0.5 | db | Tc = -5 ~ 75 ℃, référé à [2] |
| Résistance à la thermistance | Rat | 9.5 | 10 | 10.5 | Kohm | Tstg = 25 ℃ |
| Thermistance B constante | BTH | - | 3900 | - | k | Tstg = 25 ℃ |
Tous les produits ont été testés avant l'expédition;
Tous les produits ont 1 à 3 ans de garantie. (Après la période de garantie de qualité a commencé à facturer des frais de service de maintenance appropriés.)
Nous apprécions votre entreprise et offrons une politique de retour instantanée de 7 jours. (7 jours après avoir reçu les articles);
Si les articles que vous achetez dans notre magasin ne sont pas de qualité perfectionnée, c'est-à-dire qu'ils ne fonctionnent pas électroniquement aux spécifications des fabricants, nous les renvoyons simplement pour le remplacement ou le remboursement;
Si les articles sont défectueux, veuillez nous en informer dans les 3 jours suivant la livraison;
Tous les articles doivent être retournés dans leur état d'origine pour se qualifier pour un remboursement ou un remplacement;
L'acheteur est responsable de tous les coûts d'expédition engagés.
Q: Quel type de connecteur puis-je choisir?
A: FC / APC; Sc / apc; sans connecteur ...
Q: Le tube lâche est-il disponible?
R: Optronics de la boîte peut fournir le tube lâche 900um pour protéger la fibre de notons.
