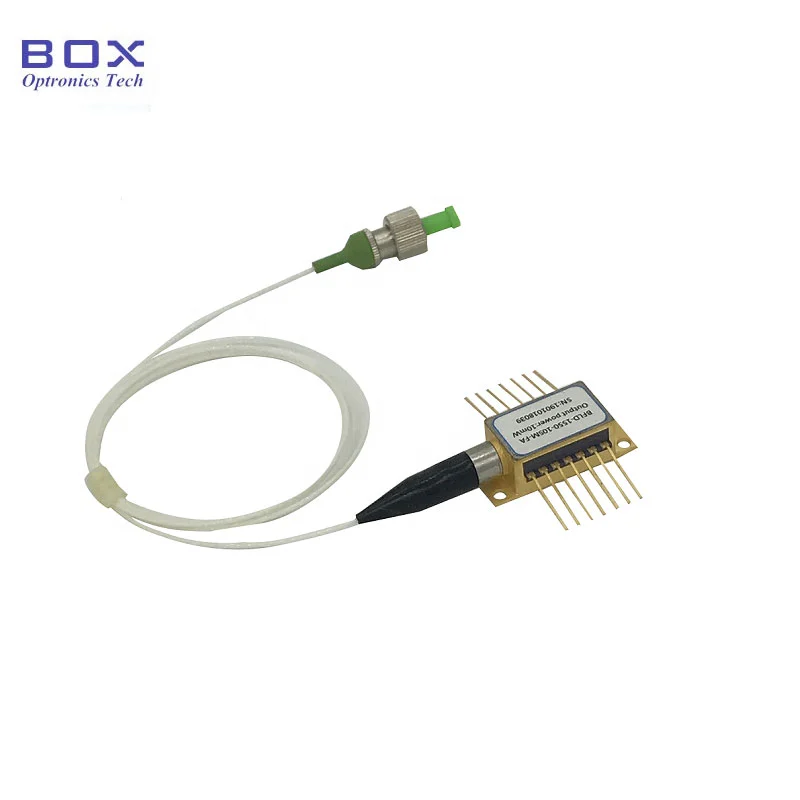

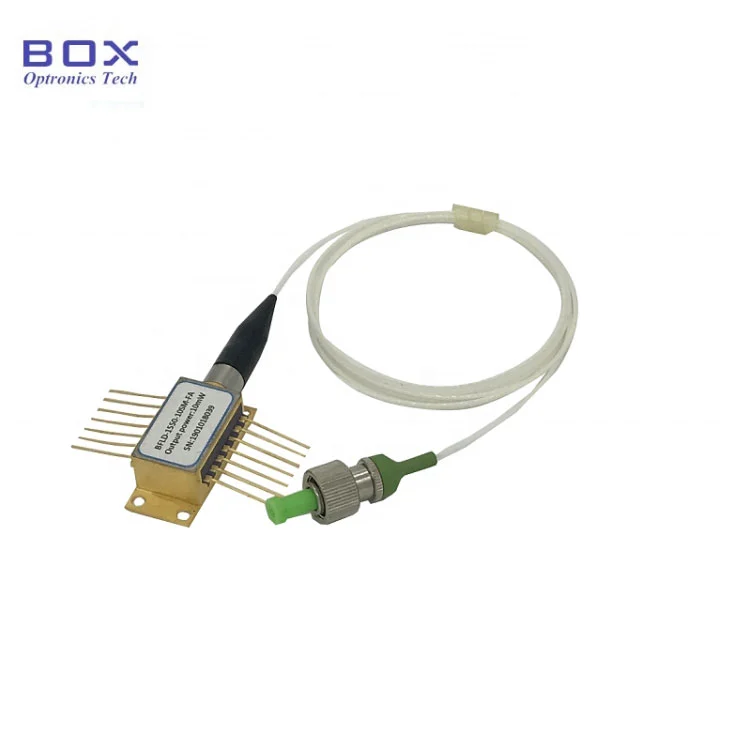

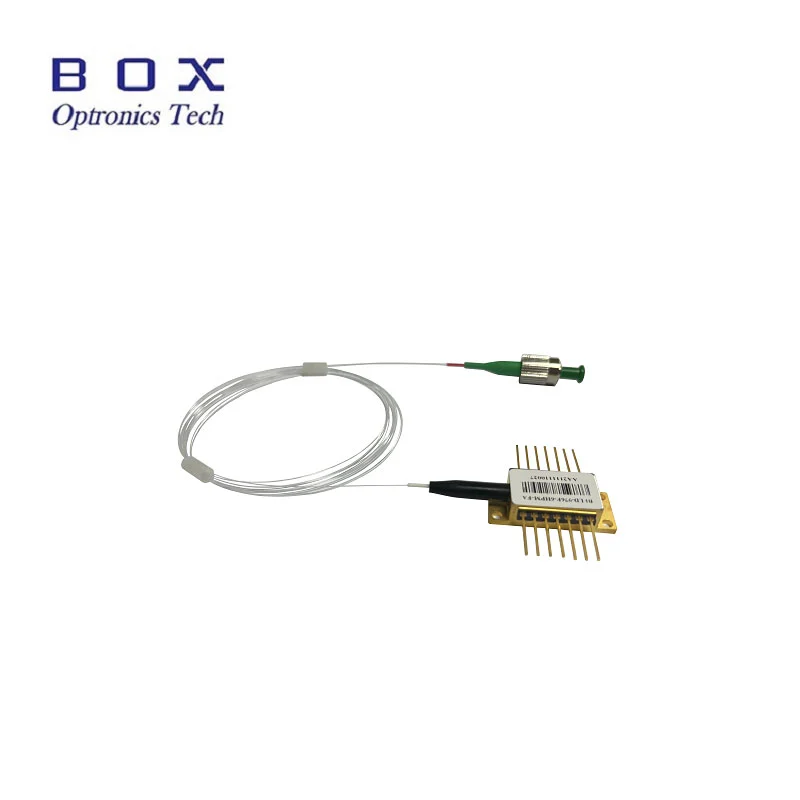

Box Optronics fournit la diode laser BTF couplée à une fibre DFB de 1 532 nm pour la détection de gaz acétylène dans un boîtier BTF 14 broches. Ces appareils offrent des performances CW très stables. La fibre SM et la fibre amorce PM sont facultatives. Ils disposent de refroidisseurs TEC intégrés et de moniteurs PD. Ils sont fréquemment utilisés en détection optique. Les diodes laser DFB 1532 nm peuvent être utilisées dans le système de détection de gaz acétylène (C2H2).
● Lasers à rétroaction distribuée (DFB) à puits multi-quantiques (MQW) ;
● Pigtail en fibre SMF-28e ou PMF-1550 ;

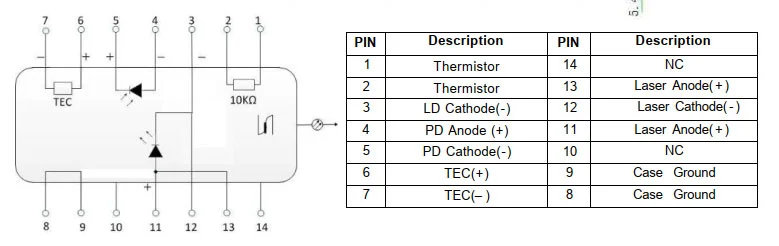

● Paquet papillon 14 broches ;
● Thermistance intégrée et TEC ;
● Conforme RoHS.
● TDLAS;
● Expérience de cohérence optique ;
● Détection optique.
| Paramètre | Symbole | Condition | Min. | Typ. | Max. | Unité |
| Longueur d'onde centrale | LC | Tl = 15 ～ 35 ℃ | 11531.68 | 1532.68 | 1533.68 | nm |
| Puissance de sortie optique | PF | - | 6 | - | 20 | mW |
| Courant de seuil | ITH | TL = 25 ℃ | - | - | 20 | mA |
| Tension de fonctionnement | CGV | 25 ℃ | - | - | 2.5 | V |
| Courant de fonctionnement | Iop | - | - | - | 120 | mA |
| Taux de suppression en mode latéral | SMSR | - | 30 | - | - | dB |
| Perte de retour optique | ORL | - | 40 | - | - | dB |
| Isolation optique | OIN | 25 ℃ | 30 | - | - | dB |
| Taux d'extinction de polarisation | EST | - | 18 | - | - | dB |
| MPD Courant d'obscurité | IDENTIFIANT | IOP = 0 mA, VRM = 5 V | - | - | 0.2 | uA |
| Courant MPD par rapport à la puissance de sortie | - | VRM=5V | 10 | - | 200 | gueule |
| Tension CET | VTEC | - | -2,5 | - | 3.8 | V |
| Bande passante | PC | - | - | 2.5 | - | GHz |
| Résistance de la thermistance | RTH | 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| Valeur B de la thermistance | β | 25℃/80℃ | - | 3950 | - | K |
| Rapport porteuse/bruit | CNR | - | 55 | - | - | dB |
| Composite du second ordre | OSC | - | - | - | -55 | dBm |
| Triple poutre composite | - | - | - | - | -64 | dBc |
Tous les produits ont été testés avant expédition ;
Tous les produits ont 1 an de garantie. (Après la période de garantie de qualité, des frais de service de maintenance appropriés ont commencé à être facturés.)
Nous apprécions votre entreprise et offrons une politique de retour instantanée de 7 jours. (7 jours après réception des articles) ;
Si les articles que vous achetez dans notre magasin ne sont pas d'une qualité irréprochable, c'est-à-dire qu'ils ne fonctionnent pas électroniquement selon les spécifications du fabricant, renvoyez-les-nous simplement pour remplacement ou remboursement ;
Si les articles sont défectueux, veuillez nous en informer dans les 3 jours suivant la livraison ;
Tous les articles doivent être retournés dans leur état d'origine pour pouvoir bénéficier d'un remboursement ou d'un remplacement ;
L'acheteur est responsable de tous les frais d'expédition encourus.
Q : Avez-vous des diodes laser pour d’autres détections de gaz ?
R : Oui, comme le CO, le CO2, le CH4... Veuillez nous contacter pour plus d'informations.
Q : Nous n’avons pas besoin de 20 mW. Trop. Peut-il être plus petit ?
R : 10 mW et 20 mW sont facultatifs.
