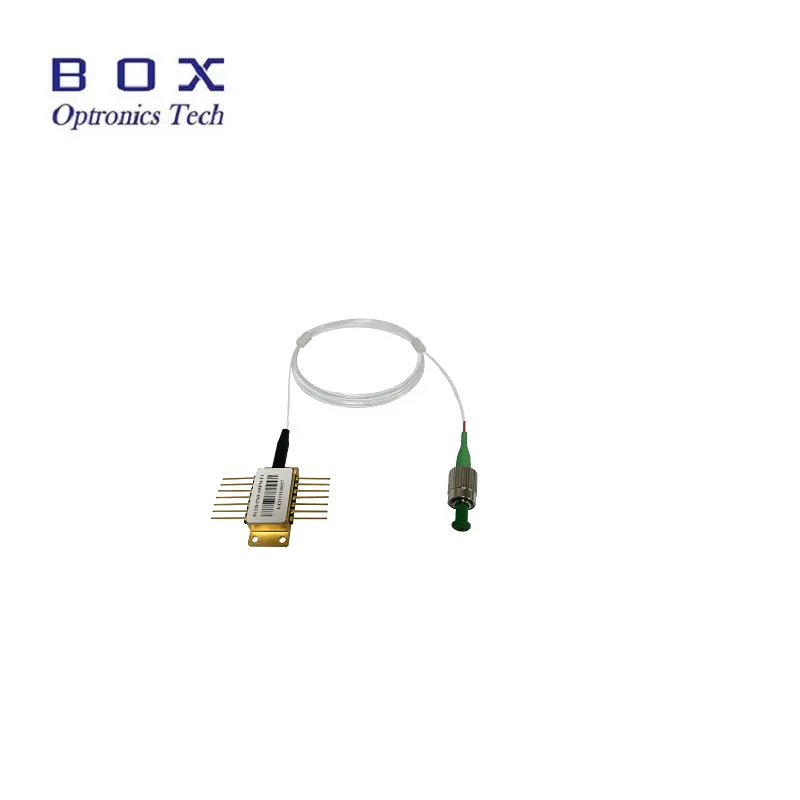

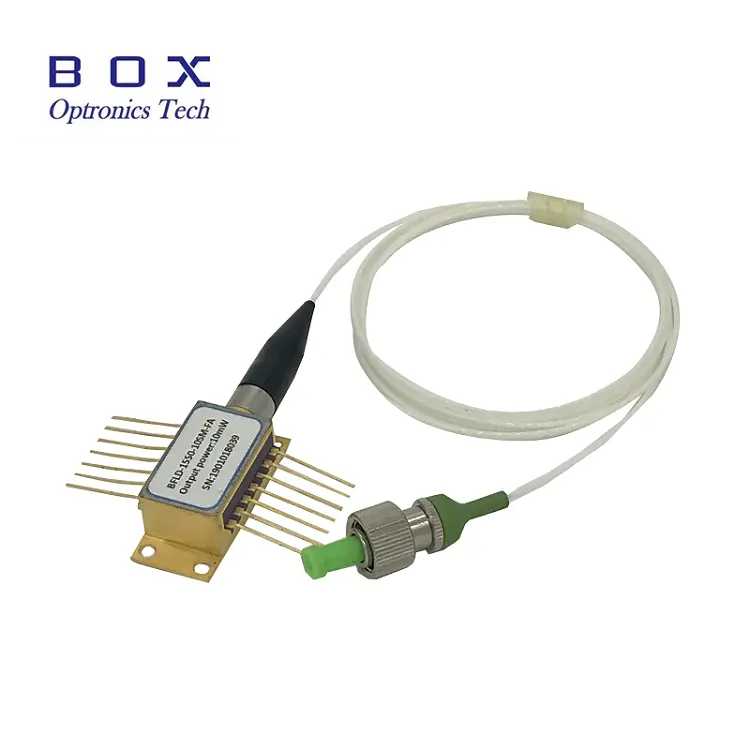

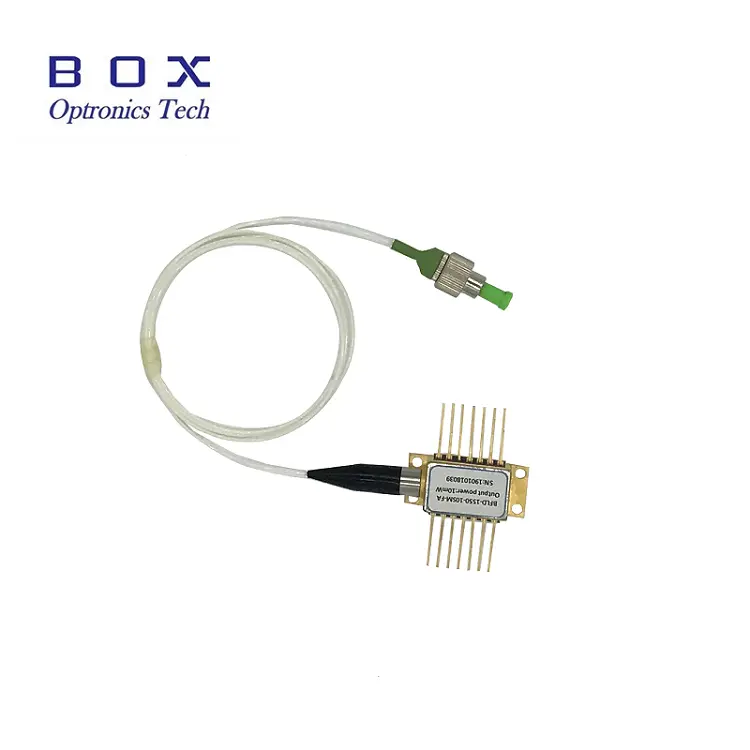

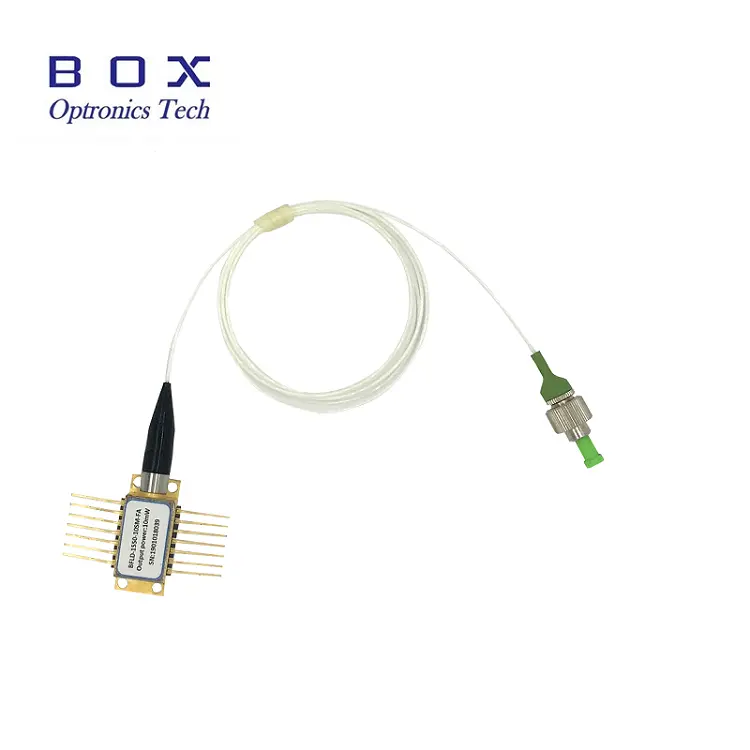

La diode laser DFB 1532,68 nm 10 mW pour module de détection d'acétylène C2H2 est une diode laser rentable et hautement cohérente. La puce à diode laser DFB est emballée dans un boîtier papillon 14 broches hermétiquement fermé, standard de l'industrie, avec TEC, isolateur et PD intégrés.
La diode laser DFB 1532,68 nm 10 mW pour module de détection d'acétylène C2h2 est une diode laser rentable et hautement cohérente. La puce à diode laser DFB est emballée dans un boîtier papillon 14 broches hermétiquement fermé, standard de l'industrie, avec TEC, isolateur et PD intégrés.
Laser à rétroaction distribuée (DFB) à puits multiquantiques (MQW) haute performance ;
Paquet papillon 14 broches standard de l'industrie ;
TEC et isolateur optique intégrés.
capteurs à fibre optique ;
Détection d'acétylène ;
Sources laser.
| Paramètre | Symbole | Condition | Min. | Typ. | Max. | Unité |
| Longueur d'onde centrale | λc | TL = 15 ~ 35 ℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Puissance de sortie optique | PO | - | 10 | - | - | mW |
| Courant de seuil | ITH | - | - | - | 20 | mA |
| Courant de fonctionnement | PIO | PO = 10 mW (onde continue) | - | - | 100 | mA |
| Largeur de raie spectrale | LW | - | - | 10 | MHz | |
| Tension directe du laser | VF | Puissance de sortie CW 10 mW | - | - | 2.5 | V |
| Surveiller le courant d'obscurité | IDENTIFIANT | - | - | - | 0.2 | uA |
| Taux de suppression en mode latéral | SMSR | CW | 35 | 40 | - | V |
| Isolation optique | - | 30 | - | - | dB | |
| Résistance de la thermistance | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| Courant CET | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| Tension CET | VTEC | TL = 25 ℃, TC = 70 ℃ | -2,5 | - | 3.5 | V |
| Coefficient de température de longueur d'onde | Δλ/ΔT | Température TEC entre 15 ℃ et 35 ℃ | - | 0.09 | - | nm/℃ |
| Coefficient de courant de longueur d'onde | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

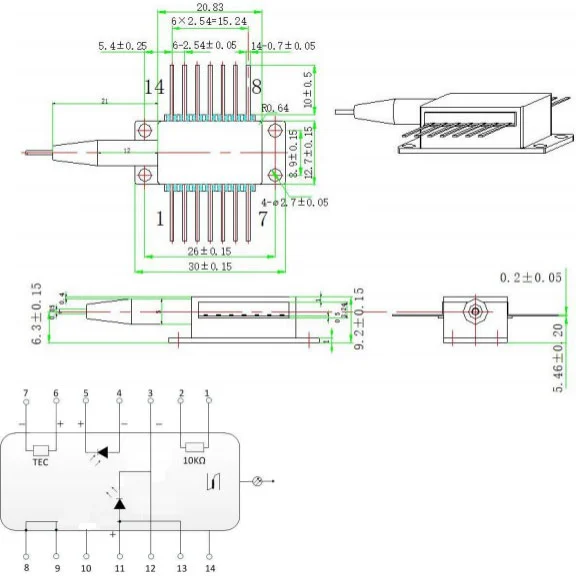

| ÉPINGLE | Description | ÉPINGLE | Description |
| 1 | Thermistance | 14 | Caroline du Nord |
| 2 | Thermistance | 13 | Anode laser(+) |
| 3 | Cathode LD(-) | 12 | Cathode laser (-) |
| 4 | Anode PD (+) | 11 | Anode laser(+) |
| 5 | Cathode PD(-) | 10 | Caroline du Nord |
| 6 | TEC(+) | 9 | Motif de l'affaire |
| 7 | CET(– ) | 8 | Motif de l'affaire |

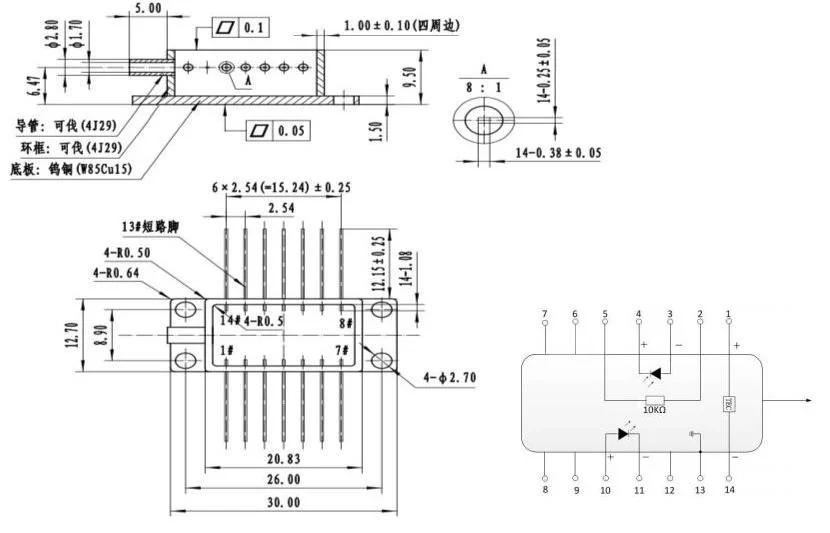

| ÉPINGLE | Description | ÉPINGLE | Description |
| 1 | TEC(+) | 14 | CET(– ) |
| 2 | Thermistance | 13 | Motif de l'affaire |
| 3 | Anode de moniteur PD (-) | 12 | Caroline du Nord |
| 4 | Cathode du moniteur PD (+) | 11 | Cathode Laser (-) |
| 5 | Thermistance | 10 | Anode laser (+) |
| 6 | Caroline du Nord | 9 | Caroline du Nord |
| 7 | Caroline du Nord | 8 | Caroline du Nord |
Tous les produits ont été testés avant expédition ;
Tous les produits ont une garantie de 1 à 3 ans. (Après la période de garantie de qualité, des frais de service de maintenance appropriés ont commencé à être facturés.)
Nous apprécions votre entreprise et offrons une politique de retour instantanée de 7 jours. (7 jours après réception des articles) ;
Si les articles que vous achetez dans notre magasin ne sont pas d'une qualité irréprochable, c'est-à-dire qu'ils ne fonctionnent pas électroniquement selon les spécifications du fabricant, renvoyez-les-nous simplement pour remplacement ou remboursement ;
Si les articles sont défectueux, veuillez nous en informer dans les 3 jours suivant la livraison ;
Tous les articles doivent être retournés dans leur état d'origine pour pouvoir bénéficier d'un remboursement ou d'un remplacement ;
L'acheteur est responsable de tous les frais d'expédition encourus.
Q : Avez-vous d’autres longueurs d’onde disponibles ?
R : Nous pouvons fournir une longueur d’onde en bande C ou en bande L.
Q : Peut-il faire plus avec la puissance ?
R : 20 mW est facultatif.
