Description du produit

La diode laser papillon DFB 1064 nm 200 mW est un laser à largeur de raie étroite avec une largeur de raie de 100 kHz et une puissance de sortie allant jusqu'à 200 mW, qui est largement utilisé dans les sources de semences laser à fibre et le lidar.

Caractéristiques de la diode laser papillon DFB 1064 nm 200 mW

Puissance de sortie élevée de 200 mW ;

Haute fiabilité éprouvée sur le terrain ;

Pigtail en fibre Hi1060 SM ou PM980-HP ;

Paquet papillon 14 broches ;

Pompe à chaleur thermoélectrique interne et photodiode de contrôle ;

Fiabilité:Telcordia GR-468. RoHS

Applications de diode laser papillon DFB 1064nm 200mW :

Source de semences pour lasers ;

Spectroscopie ;

Détection optique.

Notes maximales absolues

Paramètre	Symbole	Min.	Max.	Unité
Tension de fonctionnement maximale	V	-	2.5	V
Courant de fonctionnement maximal	I	-	500	mA
Tension inverse MPD	VMPD	-	20	V
Tension du refroidisseur thermoélectrique	VTEC	-	4.8	V
Courant du refroidisseur thermoélectrique	ITEC	-	1.8	A
Température du boîtier de fonctionnement	TC	-20	60	℃
Température de stockage	TSTG	-40	85	℃
Humidité de stockage	-	5	85	%HR
Décharge électrostatique (ESD)	VÉSD	-	500	V
Température de soudure au plomb	STEMP	-	260	℃
Temps de soudure au plomb	TEMPS		10	seconde

Caractéristiques électro-optiques (température laser de 25 ℃) :

Paramètre	Symbole	Condition	Min.	Typ.	Max.	Unité
Longueur d'onde centrale	λc	TL = 15 ~ 35 ℃ CW	1062	1064	1066	nm
Puissance de sortie optique	PO	TL = 25 ℃	-	200	-	mW
Courant de seuil	ITH	TL = 25 ℃	-	45	70	mA
Tension de fonctionnement	VOP	PIO = 200 mA (CW)	-	-	2.5	V
Courant de fonctionnement	Iop	PIO = 200 mA (CW)	-	300	500	mA
-3dB Largeur spectrale	Δλ	-	-	0.03	-	nm

Taux de suppression du mode latéral	SMSR	-	-	40	-	dB
Taux d'extinction de polarisation	urgence	-	18	-	-	dB
Temp. coefficient de longueur d'onde	Δλ/ΔT	-	-	0.08	-	nm/℃
Réactivité MPD	IMON/POP	@-5V tension de polarisation	1	-	30	µA/mW
Résistance de la thermistance	RTH	-	9.5	10	10.5	KΩ

Spécifications de la fibre optique :

Paramètres	Description
Type de fibre	Hi1060 ou PM980
Type de tresse	Tube lâche de 900 μm
Longueur de la tresse	1,0 ± 0,1 m
Type de connecteur	FC/APC

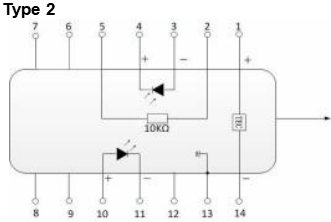

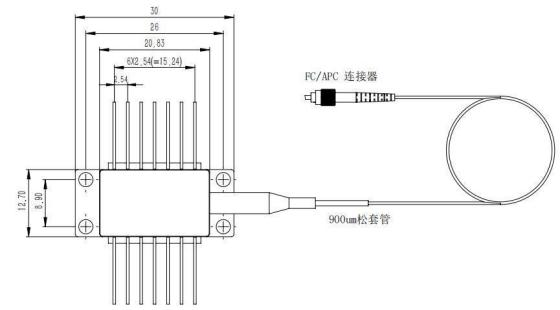

Dessin du colis et définition du PIN-OUT (unité : mm) :

ÉPINGLE	Description	ÉPINGLE	Description
1	TEC(+)	14	TEC(–)
2	Thermistance	13	Motif de l'affaire
3	Anode de moniteur PD (-)	12	Caroline du Nord
4	Cathode du moniteur PD (+)	11	Cathode Laser (-)
5	Thermistance	10	Anode laser (+)
6	Caroline du Nord	9	Caroline du Nord
7	Caroline du Nord	8	Caroline du Nord

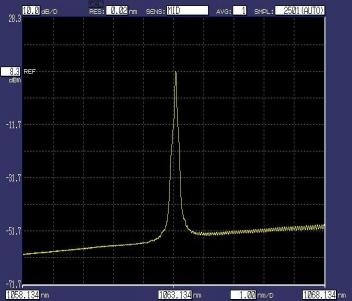

Spectre optique typique

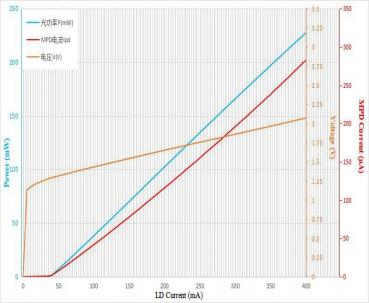

Spectre (Pop=200 mW, 25 ℃) Courbes lumière-courant-tension (25 ℃)

Informations de commande :

BFLD	-XXXX	-X	XX	-XX	X
Type de laser	Longueur d'onde	Puissance de sortie	Type de fibre	Connecteur	PIN-OUT
DFB	1064 : 1064 nm	2H : 200 mW	SM : Hi1060 PM : PM980	FA : FC/APCAutre	NULL : 14 broches Type 2 personnalisé (10 broches)

Par exemple : BFLD-1060-2HSM-FA (Informations de commande : Diode laser papillon DFB 1 064 nm avec puissance de sortie de 200 mW et fibre SM Hi1060 avec connecteur FC/APC, PIN-OUT est de type 2).
