Diode laser papillon DFB 1030nm 200mW 100KHz

La diode laser papillon DFB 1030nm 200mW 100KHz est une diode laser à paquet papillon DFB de haute puissance et à largeur de raie étroite, largement utilisée comme sources de semences pour les lasers à fibre ou pour des mesures spectrales de précision.

envoyer une demande

Description du produit

1.Résumé :

La diode laser papillon DFB 1030 nm 200 mW 100 KHz est une diode laser à boîtier papillon DFB haute puissance et à largeur de raie étroite, largement utilisée comme sources de semences pour les lasers à fibre ou pour des mesures spectrales de précision.

2. Caractéristiques :

• Puissance de sortie élevée de 200 mW ;

• Largeur de ligne étroite inférieure à 100 kHz ;

• Fibre PM au-delà de 18 dB de PER élevé ;

• Forfait Papillon 14PIN ;

• Pompe à chaleur thermoélectrique interne et photodiode de contrôle ;

• Haute fiabilité éprouvée sur le terrain.

Fiabilité:Telcordia GR-468. RoHS

3. Candidatures :

• Source de semences pour les lasers ;

• Spectroscopie ;

• Détection optique.

4. Notes maximales absolues

Paramètre	Symbole	Min.	Max.	Unité
LD Courant inverse	IR	-	2	V
LD Courant direct	SI	-	500	mA
Tension inverse MPD	VMPD	-	20	V
Tension du refroidisseur thermoélectrique	VTEC	-	4.8	V
Courant du refroidisseur thermoélectrique	ITEC	-	2.5	A
Température du boîtier de fonctionnement	TC	-45	70	℃
Température de stockage	TSTG	-40	85	℃
Humidité de stockage	-	5	85	%HR
Décharge électrostatique (ESD)	VÉSD	-	500	V
Température de soudure au plomb	STEMP	-	260	℃
Temps de soudure au plomb	TEMPS		10	seconde

5. Caractéristiques électro-optiques (température laser de 25 ℃) :

Paramètre	Symbole	Condition	Min.	Typ.	Max.	Unité
Longueur d'onde centrale	λc	TL = 15 ~ 35 ℃ CW	1028	1030	1032	nm
Puissance de sortie optique	PO	TL = 25 ℃	-	200	-	mW
Courant de seuil	ITH	TL = 25 ℃	-	45	70	mA
Tension de fonctionnement	VOP	POP = 200 mW (CW)	-	-	2.5	V
Courant de fonctionnement	Iop	POP = 200 mW (CW)	-	300	500	mA
Largeur de ligne	Δλ	-	-	30	100	KHz
Taux de suppression du mode latéral	SMSR	-	-	40	-	dB
Taux d'extinction de polarisation	urgence	-	18	-	-	dB
Temp. coefficient de longueur d'onde	Δλ/ΔT	-	-	0.08	-	nm/℃
Réactivité MPD	IMON/POP	@-5V tension de polarisation	1	-	30	µA/mW
Résistance de la thermistance	RTH	-	9.5	10	10.5	KΩ

6. Spécifications de la fibre optique :

Paramètres	Description
Type de fibre	PM980
Type de tresse	Tube lâche de 900 μm
Longueur de la tresse	1,2 ± 0,1 m
Type de connecteur	FC/APC

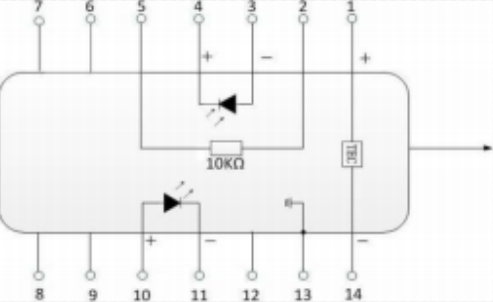

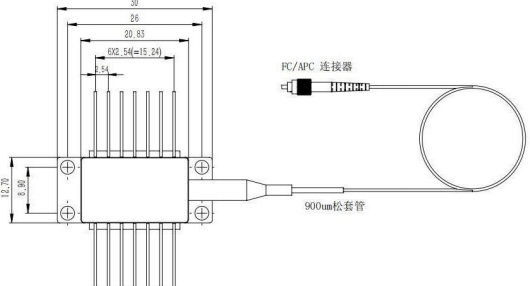

7. Dessin de l'emballage et définition du PIN-OUT (unité : mm) :

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Tapez 2

ÉPINGLE	Description	ÉPINGLE	Description
1	TEC(+)	14	TEC(-)
2	Thermistance	13	Motif de l'affaire
3	Anode de moniteur PD (-)	12	Caroline du Nord
4	Cathode du moniteur PD (+)	11	Cathode Laser (-)
5	Thermistance	10	Anode laser (+)
6	Caroline du Nord	9	Caroline du Nord
7	Caroline du Nord	8	Caroline du Nord
